Type AF81D / DN15-DN150

Vanne à sphère compacte type AF81D, à passage intégral, sphère flottante, avec platine ISO pour montage direct des servomoteurs pneumatiques et électriques. Sécurité-feu suivant ISO 10497 / API607, TA-Luft et SIL 2 en standard. Antistatique, avec Levier cadenassable.

Type AF81D / DN15-DN150
  • Dimension: DN15-DN150
  • Classe de pression: PN16/40
  • Matière Corps: Inox 1.4408
  • Raccordement: Brides DIN suivant EN 1092-1 Forme B1
  • Sièges: RPTFE ©, Autres sur demande

Downloads

Manuel ATEX

Manuel ATEX herunterladen Manuel ATEX download Manuel ATEX télécharger

Déclaration de conformité ATEX

Déclaration de conformité ATEX herunterladen Déclaration de conformité ATEX download

Notice de montage et d'entretien

Notice de montage et d'entretien herunterladen Notice de montage et d'entretien download

Certificat CE

Certificat CE herunterladen Certificat CE download

SIL3 certificat

SIL3 certificat download

Certificat TA-Luft

Certificat TA-Luft herunterladen Certificat TA-Luft download

Catalogue

Catalogue herunterladen Catalogue download Catalogue télécharger

Déclaration de conformité PED

Déclaration de conformité PED herunterladen Déclaration de conformité PED download

Type V22 / 1/4″ – 2″

Vanne à sphère taraudée BSP PN100 suivant DIN/ISO 5221, antistatique, à passage intégral et platine ISO pour montage direct des servomoteurs.

Type V22 / 1/4″ – 2″
  • Dimension: 1/4″ – 2″
  • Classe de pression: PN100
  • Matière Corps: Inox 1.4408
  • Sphère / Axe: Inox 1.4401
  • Raccordement: Taraudé BSP
  • Sièges: RPTFE

Platine ISO

Downloads

Catalogue

Catalogue herunterladen Catalogue download Catalogue télécharger

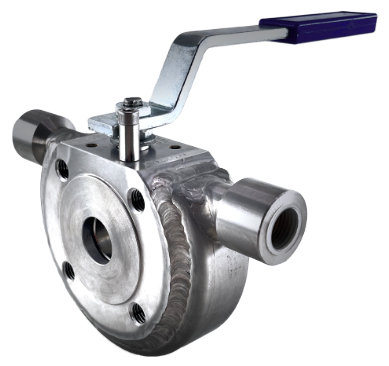

Type 120 /enveloppe chauffante/ DN15 – DN100

Vanne à sphère compacte type 120, passage intégral avec enveloppe chauffante, corps et enveloppe chauffante en 1.4401, raccordement enveloppe taraudé ou à brides, avec platine ISO pour montage d'un servomoteur pneumatique ou électrique, Sécurité-feu, TA-Luft et SIL 2 certifié, antistatique.

Type 120 /enveloppe chauffante/ DN15 – DN100
  • Dimension: DN15-DN150
  • Classe de pression: PN16/40
  • Matière Corps: Inox 1.4401
  • Matière enveloppe chauffante: 1.4401
  • Raccordement: Brides DIN suivant EN 1092-1, Forme B1
  • Sièges: RPTFE, CPTFE, autres sur demande

enveloppe chauffante

Downloads

Catalogue

Catalogue herunterladen Catalogue download

Type 901LN / 1/4″ – 2″

Vanne à sphère taraudée BSP PN64, passage intégral, Levier avec système cadenassable.

Type 901LN / 1/4″ – 2″
  • Dimension: 1/4″ – 2″
  • Classe de pression: PN64
  • Matière Corps: Inox 1.4408
  • Sphère / Axe: Inox 1.4401
  • Raccordement: Taraudé BSP
  • Sièges: RPTFE

Downloads

Catalogue

Catalogue herunterladen Catalogue télécharger

Type AF90D / DN15-DN150

Vanne à sphère 2 pièces à brides, encombrement long, DN125-DN150 encombrement court, avec passage intégral, sphère flottante, Sécurité-Feu, suivant ISO 10497 / API607, TA-Luft et testé SIL 3, conforme FDA, antistatique, avec platine ISO pour montage direct des servomoteurs, avec levier cadenassable.

Type AF90D / DN15-DN150
  • Dimension: DN15-DN150 / 1/2″- 6″
  • Classe de pression: PN16/40
  • Encombrement: EN558 colonne 1 ou 27
  • Matière Corps: Acier 1.0619 / Inox 1.4408
  • Raccordement: brides suivant EN 1092-1 Forme B1
  • Sièges: PTFE, RPTFE, CPTFE, TFM©, PEEK©, autres sur demande

Système double étanchéité et Système de décompression.
Autres formes de brides sur demande

Downloads

Catalogue

Catalogue herunterladen Catalogue download Catalogue télécharger

Notice de montage et d'entretien

Notice de montage et d'entretien herunterladen Notice de montage et d'entretien download Notice de montage et d'entretien télécharger

Manuel ATEX

Manuel ATEX herunterladen Manuel ATEX download Manuel ATEX télécharger

Déclaration de conformité ATEX

Déclaration de conformité ATEX herunterladen Déclaration de conformité ATEX download

Certificat TA-Luft

Certificat TA-Luft herunterladen Certificat TA-Luft download Certificat TA-Luft télécharger

Certificat CE

Certificat CE herunterladen Certificat CE download

Certificat Sécurité-feu inox

Certificat Sécurité-feu inox download

Certificat Sécurité-feu acier

Certificat Sécurité-feu acier download

SIL3 certificat

SIL3 certificat download

SIL3 rapport de sécurité

SIL3 rapport de sécurité download

Protocole EAC

Certificat EAC-TRCU010

Certificat EAC-TRCU032

Déclaration de conformité PED

Déclaration de conformité PED herunterladen Déclaration de conformité PED download

Type AF94D / DN15-DN150

Vanne à sphère 2 pièces à brides, encombrement court, avec passage intégral, sphère flottante, Sécurité-Feu, suivant ISO 10497 / API607, TA-Luft et testé SIL 3, conforme FDA, antistatique, avec platine ISO pour montage direct des servomoteurs, avec levier cadenassable.

Type AF94D / DN15-DN150
  • Dimension: DN15-DN150 / 1/2″- 6″
  • Classe de pression: PN16/40
  • Encombrement: EN558 colonne 27
  • Matière Corps: Acier 1.0619 / Inox 1.4408
  • Raccordement: brides suivant EN 1092-1 Forme B1
  • Sièges: PTFE, RPTFE, CPTFE, TFM©, PEEK©, autres sur demande

Système double étanchéité et Système de décompression

Autres: formes de brides sur demande

Downloads

Catalogue

Catalogue herunterladen Catalogue download Catalogue télécharger

Notice de montage et d'entretien

Notice de montage et d'entretien herunterladen Notice de montage et d'entretien download Notice de montage et d'entretien télécharger

Manuel ATEX

Manuel ATEX herunterladen Manuel ATEX download Manuel ATEX télécharger

Déclaration de conformité ATEX

Déclaration de conformité ATEX herunterladen Déclaration de conformité ATEX download

Certificat TA-Luft

Certificat TA-Luft herunterladen Certificat TA-Luft download Certificat TA-Luft télécharger

Certificat CE

Certificat CE herunterladen Certificat CE download

Certificat Sécurité-feu inox

Certificat Sécurité-feu inox download

Certificat Sécurité-feu acier

Certificat Sécurité-feu acier download

SIL3 certificat

SIL3 certificat download

SIL3 rapport de sécurité

SIL3 rapport de sécurité download

Déclaration de conformité PED

Déclaration de conformité PED herunterladen Déclaration de conformité PED download

Type AF95D / ½’’ – 6’’ ANSI cl.150

Vanne à sphère 2 pièces à brides ANSI, avec passage intégral, sphère flottante, encombrement suivant ASME B16.10 Sécurité-Feu suivant ISO 10497 / API607, TA-Luft et testé SIL 3, conforme FDA, antistatique, avec platine ISO pour montage direct des servomoteurs, avec levier cadenassable.

Type AF95D / ½’’ – 6’’ ANSI cl.150
  • Dimension: 1/2″- 6″
  • Classe de pression: ASME cl. 150
  • Encombrement: ANSI B16.10
  • Matière Corps: Acier A216 / WCB, Inox A351 / CF8M
  • Raccordement: brides suivant ANSI B16.5 RF
  • Sièges: PTFE, RPTFE, CPTFE, TFM©, PEEK©, autres sur demande

Système double étanchéité et Système de décompression

Downloads

Manuel ATEX

Manuel ATEX herunterladen Manuel ATEX download Manuel ATEX télécharger

Déclaration de conformité ATEX

Déclaration de conformité ATEX herunterladen Déclaration de conformité ATEX download

Notice de montage et d'entretien

Notice de montage et d'entretien herunterladen Notice de montage et d'entretien download

Certificat CE

Certificat CE herunterladen Certificat CE download

Certificat Sécurité-feu inox

Certificat Sécurité-feu inox download

Certificat Sécurité-feu acier

Certificat Sécurité-feu acier download

SIL3 certificat

SIL3 certificat download

SIL3 rapport de sécurité

SIL3 rapport de sécurité download

Certificats TA-Luft

Certificats TA-Luft herunterladen Certificats TA-Luft download Certificats TA-Luft télécharger

Catalogue

Catalogue herunterladen Catalogue download Catalogue télécharger

Déclaration de conformité PED

Déclaration de conformité PED herunterladen Déclaration de conformité PED download

Type AF90D HM ou AF94D HM / DN25-DN150

Vanne à sphère 2 pièces à brides, encombrement long (jusqu'à DN100) et encombrement court (à partir de DN125), enveloppe chauffante, passage intégral, Sécurité-Feu, suivant ISO 10497 / API607, TA-Luft et testé SIL 3, conforme FDA, antistatique, avec platine ISO pour montage direct des extension et servomoteurs.

Type AF90D HM ou AF94D HM / DN25-DN150
  • Dimension: DN25-DN150 / 1″- 6″
  • Classe de pression: PN16/40
  • Encombrement: EN558 colonne 1 ou 27
  • Matière Corps: Inox 1.4408
  • Raccordement: brides suivant EN 1092-1 Forme B1
  • Sièges: PTFE, RPTFE, CPTFE, TFM©, PEEK©, autres sur demande

Système double étanchéité et Système de décompression, avec enveloppe chauffante 1.4404

Downloads

Catalogue

Catalogue herunterladen Catalogue download Catalogue télécharger

Type JBF / DN15-DN250 / 1/2″-10″

Vanne à sphère 2 pièces à brides DIN / ANSI, étanchéité souple,. Encombrement DIN EN558 Série 27 ou ASME B16.10, à passage intégral, sphère flottante, Sécurité Feu suivant API607, TA-Luft et SIL 2, antistatique, avec platine ISO pour montage d'un servomoteur.

Type JBF / DN15-DN250 / 1/2″-10″
  • Dimension: DN15-DN250 / 1/2″- 10″
  • Classe de pression: PN16/40/100, ANSI cl.150,300,600
  • Encombrement: suivant EN558 colonne 27, ASME B16.10
  • Matière Corps: Acier 1.0619/A216 WCB, Inox 1.4408, CF8M
  • Raccordement: Brides DIN/ASME suivant EN 1092-1 Forme B1 ou ASME B16.5
  • Sièges: PTFE, RPTFE, CPTFE, TFM©, PEEK©, autres sur demande

Downloads

Notice de montage et d'entretien

Notice de montage et d'entretien herunterladen Notice de montage et d'entretien download Notice de montage et d'entretien télécharger

Catalogue

Catalogue download

Type JBFM / DN15-DN250 / 1/2″-10″

Vanne à sphère 2 pièces à brides DIN / ANSI, étanchéité métallique, encombrement DIN EN558 Série 27 ou ANSI, à passage intégral, sphère flottante, Sécurité Feu suivant ISO 10497, antistatique, avec platine ISO pour montage d'un servomoteur. Avec système cadenassable.

Type JBFM / DN15-DN250 / 1/2″-10″
  • Dimension: DN15-DN250 / 1/2″- 10″
  • Classe de pression: PN16/40/100, ANSI cl.150,300,600
  • Encombrement: suivant EN558 colonne 27, ASME B16.10
  • Matière Corps: Acier 1.0619/A216 WCB, Inox 1.4408, CF8M
  • Raccordement: Brides DIN/ASME suivant EN 1092-1 Forme B1 ou ASME B16.5
  • Sièges: Stellite©, Carbure de tungstène ou chromé dur

Différents matériaux de boîtier et modèles disponibles pour des applications jusqu’à 500°C.

Downloads

Notice de montage et d'entretien

Notice de montage et d'entretien herunterladen Notice de montage et d'entretien download Notice de montage et d'entretien télécharger

Catalogue

Catalogue download

Type JBT / 2’’ – 24’’ / ANSI

Vanne à sphère 3 pièces à brides ANSI double arbrée, Acier/Inox, ANSI. Siège souple, Température -196°C à 250°C. Encombrement suivant ASME B16.10. Sécurité-Feu suivant API607, avec passage intégral

Type JBT / 2’’ – 24’’ / ANSI
  • Dimension: 2″- 24″ (DN50-DN600)
  • Classe de pression: ANSI cl.150,300,600,900, 1500, 2500
  • Encombrement: suivant ASME B16.10
  • Matière Corps: Acier 1.0619/A216 WCB, WCB/LCC, Inox 1.4408, CF8M
  • Raccordement: Brides ASME suivant B16.5 RF, RTJ
  • Sièges: RPTFE, CPTFE, TFM©, PEEK©, autres sur demande

Sphère double arbrée (Trunnion)

Downloads

Notice de montage et d'entretien

Notice de montage et d'entretien download

Catalogue

Catalogue download

Type JBTM / 2’’ – 24’’ / ANSI

Vanne à sphère 3 pièces à brides ANSI double arbrée, Acier/Inox, ANSI classe. Siege métallique, Température -196°C à 500°C. Encombrement suivant ASME B16.10. Sécurité-Feu suivant API607, avec passage intégral

Type JBTM / 2’’ – 24’’ / ANSI
  • Dimension: 2″- 24″ (DN50-DN600)
  • Classe de pression: ANSI cl.150,300,600,900, 1500, 2500
  • Encombrement: suivant ASME B16.10
  • Matière Corps: Acier 1.0619/A216 WCB, WCB/LCC, Inox 1.4408, A351 CF8M
  • Raccordement: Brides ASME suivant B16.5 RF, RTJ
  • Sièges: Siège métallique Stellite©, Carbure de tungstène autres sur demande

Sphère double arbrée (Trunnion)

Downloads

Notice de montage et d'entretien

Notice de montage et d'entretien download

Catalogue

Catalogue download

Type A21D L, DN 15 – DN 50

Vanne à sphère 3 voies A21DL à étanchéité souple. Sphère en L ou T, testé TA-Luft, passage intégral ou réduit, antistatique, avec platine ISO pour montage direct d’un servomoteur. 3ème voie horizontale.

Type A21D L, DN 15 – DN 50
  • Type: vanne à sphère 3 pièces 3 voies
  • Dimension: DN15 – DN50
  • Classe de pression: PN50
  • Matière Corps: Inox 1.4408
  • Sphère: Inox 1.4401 avec passage en L/T
  • Raccordement: BW Sch40S/ISO, SW, BSPP, NPT autres sur demande
  • Sièges: PTFE, RPTFE, CPTFE, TFM©, PEEK©, autres sur demande

3eme voies non étanche

Downloads

Certificat TA-Luft

Certificat TA-Luft herunterladen

Type 36 / DN15-DN100

Vanne 3 voies à étanchéité souple à brides. Etanche sur toutes les voies, sphère en L ou en T, passage intégral, antistatique, avec platine ISO pour montage direct d’un servomoteur

Type 36 / DN15-DN100
  • Type: 3-voies à brides DIN
  • Dimension: DN15-DN100
  • Classe de pression: PN40
  • Matière Corps: Inox 1.4408
  • Sphère: Inox 1.4401 avec passage en L/T
  • Raccordement: brides suivant EN1092-1 Forme B1
  • Sièges: RPTFE

Etanche sur les 3 voies

Downloads

Catalogue

Catalogue herunterladen Catalogue download

3-teiliger 3-Wege-Kugelhähne Typ PS4 3VLH/3VTH, Meca Inox©

Vanne à sphère 3 voies PS4, passage intégral ou réduit, perçage L ou T, antistatique, avec platine ISO pour montage d’un servomoteur, 3eme voies en horizontal ou vertical.

3-teiliger 3-Wege-Kugelhähne Typ PS4 3VLH/3VTH, Meca Inox©
  • Type: vanne à sphère 3 pièce 3 voies
  • Dimension: DN15 – DN100
  • Classe de pression: PN25 – PN100
  • Matière Corps: Inox 1.4408
  • Sphère: Inox 1.4401 avec passage en L/T
  • Raccordement: BW ISO, SW, BSP
  • Sièges: TFM©, PTFE/PEEK©, CPTFE, PEEK©, PE HD

3eme voies non étanche

Downloads

Catalogue

Catalogue herunterladen Catalogue download

Type JCT DN40-DN200 / 1-1/2“-8“

Vanne 3 voies à étanchéité souple à brides DIN / ANSI. Etanche sur toutes les voies, sphère en L ou en T, passage intégral. Double arbrée. Sécurité feu selon ISO 10497, antistatique, avec platine ISO pour montage d’un servomoteur

Type JCT DN40-DN200 / 1-1/2“-8“
  • Type: 3 voies à brides DIN / ANSI
  • Dimension: DN40-DN200 / 1 1/2’’ – 8’’
  • Classe de pression: PN40, ANSI cl. 150, 300
  • Matière Corps: Inox 1.4408 / A351 CF8M
  • Sphère: Inox 1.4401/CF8M avec passage en L/T
  • Raccordement: Brides DIN/ANSI suivant EN 1092-1 Forme B1 ou ANSI B16.5 RF
  • Sièges: RPTFE

Sphère double arbrée (Trunnion)

Downloads

Catalogue

Catalogue download

Notice de montage et d'entretien

Notice de montage et d'entretien download

Type JCTM DN40-DN200 / 1-1/2“-8“

Vanne 3 voies à étanchéité métallique à brides DIN/ANSI, PN16/40, ANSI Classe 150-300. Etanche sur toutes les voies, sphère en L ou en T, passage intégral. Sécurité feu selon ISO 10497, antistatique, avec platine ISO pour montage d’un servomoteur

Type JCTM DN40-DN200 / 1-1/2“-8“
  • Type: 3 voies à brides DIN / ANSI
  • Dimension: DN40-DN200 / 1 1/2’’ – 8’’
  • Classe de pression: PN40, ANSI cl. 150, 300
  • Matière Corps: Inox 1.4408 / CF8M
  • Sphère: Inox 1.4401/CF8M avec passage en L/T
  • Raccordement: Brides DIN/ANSI suivant EN 1092-1 Forme B1 ou ANSI B16.5 RF
  • Sièges: Stellite©, Carbure de tungstène autres sur demande

Sphère double arbrée (Trunnion)

Downloads

Catalogue

Catalogue download

Notice de montage et d'entretien

Notice de montage et d'entretien download

Type 321 L/T, 1/4’’- 2’’

Vanne à sphère 3 voies à étanchéité souple taraudé. Etanche sur toutes les voies, sphère en L ou en T, passage réduit, antistatique.

Type 321 L/T, 1/4’’- 2’’
  • Type: 3 voies Taraudé
  • Dimension: 1/4″ – 2″
  • Classe de pression: PN64
  • Matière Corps: Inox 1.4408
  • Sphère: Inox 1.4401 avec passage en L/T
  • Raccordement: Taraudé BSP
  • Sièges: RPTFE

Downloads

Catalogue

Catalogue herunterladen Catalogue télécharger

Vanne à boisseau cylindrique 3 voies, type MVH,

DN25 – DN 100 PN 10, Raccordement à 120°, passage intégral, antistatique, disponible avec embouts à souder BW, Orbital, OD, Clamp, brides DIN/ANSI. Température max. 120°C.

Vanne à boisseau cylindrique 3 voies, type MVH,
  • Type: vanne à boisseau cylindrique 3 voies
  • Dimension: DN25 – DN100
  • Classe de pression: PN10
  • Matière Corps: Inox 1.4404/316L
  • Raccordement: Clamp ISO, 120°, autres sur demande

Downloads

Catalogue

Catalogue download Catalogue télécharger

Notice de montage et d'entretien

Notice de montage et d'entretien  download Notice de montage et d'entretien  télécharger

Type A20D/AF20D / DN08-DN150 / 1/4″- 6″

disponible avec passage intégral ou réduit, siège souple, sphère flottante, TA-Luft et testé SIL 3, antistatique avec platine ISO pour montage direct des servomoteurs pneumatiques et électriques. Avec levier cadenassable. Option Sécurité-feu suivant ISO10497/API607.

Type A20D/AF20D / DN08-DN150 / 1/4″- 6″
  • Dimension: DN08-DN150 / 1/4″- 6″
  • Classe de pression: PN25 / PN64 / PN100 / PN125
  • Matière Corps: Acier 1.0619 Inox 1.4408
  • Raccordement: BW Sch40S/ISO, SW, BSPP, NPT, spéciaux sur demande
  • Sièges: PTFE, RPTFE, CPTFE, TFM©, PEEK©, autres sur demande

Downloads

Catalogue

Catalogue herunterladen Catalogue download Catalogue télécharger

Notice de montage et d'entretien

Notice de montage et d'entretien herunterladen Notice de montage et d'entretien download Notice de montage et d'entretien télécharger

Manuel ATEX

Manuel ATEX herunterladen Manuel ATEX download Manuel ATEX télécharger

Déclaration de conformité ATEX

Déclaration de conformité ATEX herunterladen Déclaration de conformité ATEX download

Attestation FDA

Attestation FDA herunterladen Attestation FDA download Attestation FDA télécharger

Certificat CE

Certificat CE herunterladen Certificat CE download

Certificat TA-Luft

Certificat TA-Luft herunterladen Certificat TA-Luft download Certificat TA-Luft télécharger

Certificat Sécurité-feu inox

Certificat Sécurité-feu inox download

Certificat Sécurité-feu acier

Certificat Sécurité-feu acier download

SIL3 certificat

SIL3 certificat download

SIL3 rapport de sécurité

SIL3 rapport de sécurité download

Hélium rapport

Hélium rapport herunterladen Hélium rapport download

Protocole EAC

Certificat EAC-TRCU010

Certificat EAC-TRCU032

Déclaration de conformité PED

Déclaration de conformité PED herunterladen Déclaration de conformité PED download

Type PS4 / DN8-DN200 / 1/4″- 8″

Vanne à sphère 3 pièces type PS4, 1.4409/316L pour toutes les pièces en contact avec le fluide, avec passage intégral, réduit ou total, antistatique, avec platine ISO pour montage des servomoteurs pneumatiques et électriques.

Type PS4 / DN8-DN200 / 1/4″- 8″
  • Dimension: DN08-DN200 / 1/4″- 8″
  • Classe de pression: PN 16 – PN100
  • Matière Corps: Acier 1.0619, Inox 1.4409/316L, Autres sur demande
  • Raccordement: BW ISO, SW, BSP, NPT autres sur demande
  • Sièges: TFM©, PTFE/PEEK©, CPTFE, PEEK©, PE HD

Spécial: Enveloppe chauffante

Downloads

Certificat ATEX

Certificat ATEX download Certificat ATEX télécharger

Manuel ATEX

Manuel ATEX download Manuel ATEX télécharger

Notice de montage et d'entretien

Notice de montage et d'entretien herunterladen Notice de montage et d'entretien download Notice de montage et d'entretien télécharger

Certificat CE

Certificat CE download

Certificat TA Luft

Certificat TA Luft télécharger

Catalogue

Catalogue herunterladen Catalogue download Catalogue télécharger

Type PY4 CY / DN8-DN100 / 1/4″- 4″, Meca Inox Cryogénie

Vanne à sphère 3 pièces type PY4 CY, pour une utilisation jusqu'à -196 ° C, avec passage intégral ou réduit, antistatique, avec platine ISO pour montage des servomoteurs pneumatiques et électriques.

Type PY4 CY / DN8-DN100 / 1/4″- 4″, Meca Inox Cryogénie
  • Dimension: DN08-DN100 / 1/4″- 4″
  • Classe de pression: PN25 – PN100
  • Matière Corps: Inox 1.4409/316L, Autres sur demande
  • Raccordement: BW ISO, SW, BSP, NPT autres sur demande
  • Sièges: CPTFE

Cryogénie

Downloads

Certificat TA-Luft

Certificat TA-Luft télécharger

Certificat CE

Certificat CE download

Catalogue

Catalogue download Catalogue télécharger

Type JBSM / DN15-DN50 / 1/2″- 2″

Vanne à sphère 3 pièces, étanchéité métallique, avec passage intégral, sphère flottante, antistatique avec platine ISO pour montage des servomoteurs pneumatiques et électriques. Avec levier cadenassable

Type JBSM / DN15-DN50 / 1/2″- 2″
  • Dimension: DN15-DN50 / 1/2″- 2″
  • Classe de pression: ASME cl. 600 / PN100
  • Matière Corps: 1.0619 / A216 WCB, Inox 1.4408 / CF8M
  • Raccordement: BW, SW, BSP, NPT spéciaux sur demande
  • Sièges: métalliques Stellité© ou Tungsten carbide, autres sur demande

Downloads

Catalogue

Catalogue download

Notice de montage et d'entretien

Notice de montage et d'entretien download

Certificat CE

Certificat CE download

Type PS4 ET / DN8-DN200 / 1/4″- 8″, Meca Inox Enveloppe chauffante

Vanne à sphère 3 pièces type PS4 ET, enveloppe chauffante, avec passage intégral ou réduit, antistatique, avec platine ISO pour montage des servomoteurs pneumatiques et électriques.

Type PS4 ET / DN8-DN200 / 1/4″- 8″, Meca Inox Enveloppe chauffante
  • Dimension: DN08-DN200 / 1/4″- 8″
  • Classe de pression: PN16 – PN100
  • Matière Corps: Acier 1.0619, Inox 1.4409/316L, Autres sur demande
  • Raccordement: BW ISO, SW, BSP, NPT autres sur demande
  • Sièges: TFM©, PTFE/PEEK©, CPTFE, PEEK©, PE HD

Enveloppe chauffante

Downloads

Technisches Datenblatt

Technisches Datenblatt herunterladen

Type A20D/AF20D / DN08-DN150 / 1/4″- 6″

disponible avec passage intégral ou réduit, siège souple, sphère flottante, TA-Luft et testé SIL 3, antistatique avec platine ISO pour montage direct des servomoteurs pneumatiques et électriques. Avec levier cadenassable. Option Sécurité-feu suivant ISO10497/API607.

Type A20D/AF20D / DN08-DN150 / 1/4″- 6″
  • Dimension: DN08-DN150 / 1/4″- 6″
  • Classe de pression: PN25 / PN64 / PN100 / PN125
  • Matière Corps: Acier 1.0619 Inox 1.4408
  • Raccordement: BW Sch40S/ISO, SW, BSPP, NPT, spéciaux sur demande
  • Sièges: PTFE, RPTFE, CPTFE, TFM©, PEEK©, autres sur demande

Downloads

Catalogue

Catalogue herunterladen Catalogue download Catalogue télécharger

Notice de montage et d'entretien

Notice de montage et d'entretien herunterladen Notice de montage et d'entretien download Notice de montage et d'entretien télécharger

Manuel ATEX

Manuel ATEX herunterladen Manuel ATEX download Manuel ATEX télécharger

Déclaration de conformité ATEX

Déclaration de conformité ATEX herunterladen Déclaration de conformité ATEX download

Attestation FDA

Attestation FDA herunterladen Attestation FDA download Attestation FDA télécharger

Certificat CE

Certificat CE herunterladen Certificat CE download

Certificat TA-Luft

Certificat TA-Luft herunterladen Certificat TA-Luft download Certificat TA-Luft télécharger

Certificat Sécurité-feu inox

Certificat Sécurité-feu inox download

Certificat Sécurité-feu acier

Certificat Sécurité-feu acier download

SIL3 certificat

SIL3 certificat download

SIL3 rapport de sécurité

SIL3 rapport de sécurité download

Hélium rapport

Hélium rapport herunterladen Hélium rapport download

Protocole EAC

Certificat EAC-TRCU010

Certificat EAC-TRCU032

Déclaration de conformité PED

Déclaration de conformité PED herunterladen Déclaration de conformité PED download

Type PS4 / DN8-DN200 / 1/4″- 8″

Vanne à sphère 3 pièces type PS4, 1.4409/316L pour toutes les pièces en contact avec le fluide, avec passage intégral, réduit ou total, antistatique, avec platine ISO pour montage des servomoteurs pneumatiques et électriques.

Type PS4 / DN8-DN200 / 1/4″- 8″
  • Dimension: DN08-DN200 / 1/4″- 8″
  • Classe de pression: PN 16 – PN100
  • Matière Corps: Acier 1.0619, Inox 1.4409/316L, Autres sur demande
  • Raccordement: BW ISO, SW, BSP, NPT autres sur demande
  • Sièges: TFM©, PTFE/PEEK©, CPTFE, PEEK©, PE HD

Spécial: Enveloppe chauffante

Downloads

Certificat ATEX

Certificat ATEX download Certificat ATEX télécharger

Manuel ATEX

Manuel ATEX download Manuel ATEX télécharger

Notice de montage et d'entretien

Notice de montage et d'entretien herunterladen Notice de montage et d'entretien download Notice de montage et d'entretien télécharger

Certificat CE

Certificat CE download

Certificat TA Luft

Certificat TA Luft télécharger

Catalogue

Catalogue herunterladen Catalogue download Catalogue télécharger

Type PY4 CY / DN8-DN100 / 1/4″- 4″, Meca Inox Cryogénie

Vanne à sphère 3 pièces type PY4 CY, pour une utilisation jusqu'à -196 ° C, avec passage intégral ou réduit, antistatique, avec platine ISO pour montage des servomoteurs pneumatiques et électriques.

Type PY4 CY / DN8-DN100 / 1/4″- 4″, Meca Inox Cryogénie
  • Dimension: DN08-DN100 / 1/4″- 4″
  • Classe de pression: PN25 – PN100
  • Matière Corps: Inox 1.4409/316L, Autres sur demande
  • Raccordement: BW ISO, SW, BSP, NPT autres sur demande
  • Sièges: CPTFE

Cryogénie

Downloads

Certificat TA-Luft

Certificat TA-Luft télécharger

Certificat CE

Certificat CE download

Catalogue

Catalogue download Catalogue télécharger

Type JBSM / DN15-DN50 / 1/2″- 2″

Vanne à sphère 3 pièces, étanchéité métallique, avec passage intégral, sphère flottante, antistatique avec platine ISO pour montage des servomoteurs pneumatiques et électriques. Avec levier cadenassable

Type JBSM / DN15-DN50 / 1/2″- 2″
  • Dimension: DN15-DN50 / 1/2″- 2″
  • Classe de pression: ASME cl. 600 / PN100
  • Matière Corps: 1.0619 / A216 WCB, Inox 1.4408 / CF8M
  • Raccordement: BW, SW, BSP, NPT spéciaux sur demande
  • Sièges: métalliques Stellité© ou Tungsten carbide, autres sur demande

Downloads

Catalogue

Catalogue download

Notice de montage et d'entretien

Notice de montage et d'entretien download

Certificat CE

Certificat CE download

Type PS4 ET / DN8-DN200 / 1/4″- 8″, Meca Inox Enveloppe chauffante

Vanne à sphère 3 pièces type PS4 ET, enveloppe chauffante, avec passage intégral ou réduit, antistatique, avec platine ISO pour montage des servomoteurs pneumatiques et électriques.

Type PS4 ET / DN8-DN200 / 1/4″- 8″, Meca Inox Enveloppe chauffante
  • Dimension: DN08-DN200 / 1/4″- 8″
  • Classe de pression: PN16 – PN100
  • Matière Corps: Acier 1.0619, Inox 1.4409/316L, Autres sur demande
  • Raccordement: BW ISO, SW, BSP, NPT autres sur demande
  • Sièges: TFM©, PTFE/PEEK©, CPTFE, PEEK©, PE HD

Enveloppe chauffante

Downloads

Technisches Datenblatt

Technisches Datenblatt herunterladen

Sphère avec découpe en V

Option pour la régulation des débits, convient pour les vannes types A20D, AF90D, AF94D et AF95D. Forme V: 30° et 60°

Sphère avec découpe en V
  • Dimensions: DN10 — DN100 (3/8“- 4“)
  • Convient pour les types: A20D, AF90D, AF94D, AF95D
  • Matière: Inox 1.4401/CF8M, chromé dur
  • Remarque: attention au sens de montage

découpes en V sur demande

Downloads

Catalogue

Catalogue herunterladen Catalogue download Catalogue télécharger

Type A21D L, DN 15 – DN 50

Vanne à sphère 3 voies A21DL à étanchéité souple. Sphère en L ou T, testé TA-Luft, passage intégral ou réduit, antistatique, avec platine ISO pour montage direct d’un servomoteur. 3ème voie horizontale.

Type A21D L, DN 15 – DN 50
  • Type: vanne à sphère 3 pièces 3 voies
  • Dimension: DN15 – DN50
  • Classe de pression: PN50
  • Matière Corps: Inox 1.4408
  • Sphère: Inox 1.4401 avec passage en L/T
  • Raccordement: BW Sch40S/ISO, SW, BSPP, NPT autres sur demande
  • Sièges: PTFE, RPTFE, CPTFE, TFM©, PEEK©, autres sur demande

3eme voies non étanche

Downloads

Certificat TA-Luft

Certificat TA-Luft herunterladen

Type 36 / DN15-DN100

Vanne 3 voies à étanchéité souple à brides. Etanche sur toutes les voies, sphère en L ou en T, passage intégral, antistatique, avec platine ISO pour montage direct d’un servomoteur

Type 36 / DN15-DN100
  • Type: 3-voies à brides DIN
  • Dimension: DN15-DN100
  • Classe de pression: PN40
  • Matière Corps: Inox 1.4408
  • Sphère: Inox 1.4401 avec passage en L/T
  • Raccordement: brides suivant EN1092-1 Forme B1
  • Sièges: RPTFE

Etanche sur les 3 voies

Downloads

Catalogue

Catalogue herunterladen Catalogue download

3-teiliger 3-Wege-Kugelhähne Typ PS4 3VLH/3VTH, Meca Inox©

Vanne à sphère 3 voies PS4, passage intégral ou réduit, perçage L ou T, antistatique, avec platine ISO pour montage d’un servomoteur, 3eme voies en horizontal ou vertical.

3-teiliger 3-Wege-Kugelhähne Typ PS4 3VLH/3VTH, Meca Inox©
  • Type: vanne à sphère 3 pièce 3 voies
  • Dimension: DN15 – DN100
  • Classe de pression: PN25 – PN100
  • Matière Corps: Inox 1.4408
  • Sphère: Inox 1.4401 avec passage en L/T
  • Raccordement: BW ISO, SW, BSP
  • Sièges: TFM©, PTFE/PEEK©, CPTFE, PEEK©, PE HD

3eme voies non étanche

Downloads

Catalogue

Catalogue herunterladen Catalogue download

Type JCT DN40-DN200 / 1-1/2“-8“

Vanne 3 voies à étanchéité souple à brides DIN / ANSI. Etanche sur toutes les voies, sphère en L ou en T, passage intégral. Double arbrée. Sécurité feu selon ISO 10497, antistatique, avec platine ISO pour montage d’un servomoteur

Type JCT DN40-DN200 / 1-1/2“-8“
  • Type: 3 voies à brides DIN / ANSI
  • Dimension: DN40-DN200 / 1 1/2’’ – 8’’
  • Classe de pression: PN40, ANSI cl. 150, 300
  • Matière Corps: Inox 1.4408 / A351 CF8M
  • Sphère: Inox 1.4401/CF8M avec passage en L/T
  • Raccordement: Brides DIN/ANSI suivant EN 1092-1 Forme B1 ou ANSI B16.5 RF
  • Sièges: RPTFE

Sphère double arbrée (Trunnion)

Downloads

Catalogue

Catalogue download

Notice de montage et d'entretien

Notice de montage et d'entretien download

Type JCTM DN40-DN200 / 1-1/2“-8“

Vanne 3 voies à étanchéité métallique à brides DIN/ANSI, PN16/40, ANSI Classe 150-300. Etanche sur toutes les voies, sphère en L ou en T, passage intégral. Sécurité feu selon ISO 10497, antistatique, avec platine ISO pour montage d’un servomoteur

Type JCTM DN40-DN200 / 1-1/2“-8“
  • Type: 3 voies à brides DIN / ANSI
  • Dimension: DN40-DN200 / 1 1/2’’ – 8’’
  • Classe de pression: PN40, ANSI cl. 150, 300
  • Matière Corps: Inox 1.4408 / CF8M
  • Sphère: Inox 1.4401/CF8M avec passage en L/T
  • Raccordement: Brides DIN/ANSI suivant EN 1092-1 Forme B1 ou ANSI B16.5 RF
  • Sièges: Stellite©, Carbure de tungstène autres sur demande

Sphère double arbrée (Trunnion)

Downloads

Catalogue

Catalogue download

Notice de montage et d'entretien

Notice de montage et d'entretien download

Type 321 L/T, 1/4’’- 2’’

Vanne à sphère 3 voies à étanchéité souple taraudé. Etanche sur toutes les voies, sphère en L ou en T, passage réduit, antistatique.

Type 321 L/T, 1/4’’- 2’’
  • Type: 3 voies Taraudé
  • Dimension: 1/4″ – 2″
  • Classe de pression: PN64
  • Matière Corps: Inox 1.4408
  • Sphère: Inox 1.4401 avec passage en L/T
  • Raccordement: Taraudé BSP
  • Sièges: RPTFE

Downloads

Catalogue

Catalogue herunterladen Catalogue télécharger

Vanne à boisseau cylindrique 3 voies, type MVH,

DN25 – DN 100 PN 10, Raccordement à 120°, passage intégral, antistatique, disponible avec embouts à souder BW, Orbital, OD, Clamp, brides DIN/ANSI. Température max. 120°C.

Vanne à boisseau cylindrique 3 voies, type MVH,
  • Type: vanne à boisseau cylindrique 3 voies
  • Dimension: DN25 – DN100
  • Classe de pression: PN10
  • Matière Corps: Inox 1.4404/316L
  • Raccordement: Clamp ISO, 120°, autres sur demande

Downloads

Catalogue

Catalogue download Catalogue télécharger

Notice de montage et d'entretien

Notice de montage et d'entretien  download Notice de montage et d'entretien  télécharger

Type AF90D / DN15-DN150

Vanne à sphère 2 pièces à brides, encombrement long, DN125-DN150 encombrement court, avec passage intégral, sphère flottante, Sécurité-Feu, suivant ISO 10497 / API607, TA-Luft et testé SIL 3, conforme FDA, antistatique, avec platine ISO pour montage direct des servomoteurs, avec levier cadenassable.

Type AF90D / DN15-DN150
  • Dimension: DN15-DN150 / 1/2″- 6″
  • Classe de pression: PN16/40
  • Encombrement: EN558 colonne 1 ou 27
  • Matière Corps: Acier 1.0619 / Inox 1.4408
  • Raccordement: brides suivant EN 1092-1 Forme B1
  • Sièges: PTFE, RPTFE, CPTFE, TFM©, PEEK©, autres sur demande

Système double étanchéité et Système de décompression.
Autres formes de brides sur demande

Downloads

Catalogue

Catalogue herunterladen Catalogue download Catalogue télécharger

Notice de montage et d'entretien

Notice de montage et d'entretien herunterladen Notice de montage et d'entretien download Notice de montage et d'entretien télécharger

Manuel ATEX

Manuel ATEX herunterladen Manuel ATEX download Manuel ATEX télécharger

Déclaration de conformité ATEX

Déclaration de conformité ATEX herunterladen Déclaration de conformité ATEX download

Certificat TA-Luft

Certificat TA-Luft herunterladen Certificat TA-Luft download Certificat TA-Luft télécharger

Certificat CE

Certificat CE herunterladen Certificat CE download

Certificat Sécurité-feu inox

Certificat Sécurité-feu inox download

Certificat Sécurité-feu acier

Certificat Sécurité-feu acier download

SIL3 certificat

SIL3 certificat download

SIL3 rapport de sécurité

SIL3 rapport de sécurité download

Protocole EAC

Certificat EAC-TRCU010

Certificat EAC-TRCU032

Déclaration de conformité PED

Déclaration de conformité PED herunterladen Déclaration de conformité PED download

Type AF94D / DN15-DN150

Vanne à sphère 2 pièces à brides, encombrement court, avec passage intégral, sphère flottante, Sécurité-Feu, suivant ISO 10497 / API607, TA-Luft et testé SIL 3, conforme FDA, antistatique, avec platine ISO pour montage direct des servomoteurs, avec levier cadenassable.

Type AF94D / DN15-DN150
  • Dimension: DN15-DN150 / 1/2″- 6″
  • Classe de pression: PN16/40
  • Encombrement: EN558 colonne 27
  • Matière Corps: Acier 1.0619 / Inox 1.4408
  • Raccordement: brides suivant EN 1092-1 Forme B1
  • Sièges: PTFE, RPTFE, CPTFE, TFM©, PEEK©, autres sur demande

Système double étanchéité et Système de décompression

Autres: formes de brides sur demande

Downloads

Catalogue

Catalogue herunterladen Catalogue download Catalogue télécharger

Notice de montage et d'entretien

Notice de montage et d'entretien herunterladen Notice de montage et d'entretien download Notice de montage et d'entretien télécharger

Manuel ATEX

Manuel ATEX herunterladen Manuel ATEX download Manuel ATEX télécharger

Déclaration de conformité ATEX

Déclaration de conformité ATEX herunterladen Déclaration de conformité ATEX download

Certificat TA-Luft

Certificat TA-Luft herunterladen Certificat TA-Luft download Certificat TA-Luft télécharger

Certificat CE

Certificat CE herunterladen Certificat CE download

Certificat Sécurité-feu inox

Certificat Sécurité-feu inox download

Certificat Sécurité-feu acier

Certificat Sécurité-feu acier download

SIL3 certificat

SIL3 certificat download

SIL3 rapport de sécurité

SIL3 rapport de sécurité download

Déclaration de conformité PED

Déclaration de conformité PED herunterladen Déclaration de conformité PED download

Type AF95D / ½’’ – 6’’ ANSI cl.150

Vanne à sphère 2 pièces à brides ANSI, avec passage intégral, sphère flottante, encombrement suivant ASME B16.10 Sécurité-Feu suivant ISO 10497 / API607, TA-Luft et testé SIL 3, conforme FDA, antistatique, avec platine ISO pour montage direct des servomoteurs, avec levier cadenassable.

Type AF95D / ½’’ – 6’’ ANSI cl.150
  • Dimension: 1/2″- 6″
  • Classe de pression: ASME cl. 150
  • Encombrement: ANSI B16.10
  • Matière Corps: Acier A216 / WCB, Inox A351 / CF8M
  • Raccordement: brides suivant ANSI B16.5 RF
  • Sièges: PTFE, RPTFE, CPTFE, TFM©, PEEK©, autres sur demande

Système double étanchéité et Système de décompression

Downloads

Manuel ATEX

Manuel ATEX herunterladen Manuel ATEX download Manuel ATEX télécharger

Déclaration de conformité ATEX

Déclaration de conformité ATEX herunterladen Déclaration de conformité ATEX download

Notice de montage et d'entretien

Notice de montage et d'entretien herunterladen Notice de montage et d'entretien download

Certificat CE

Certificat CE herunterladen Certificat CE download

Certificat Sécurité-feu inox

Certificat Sécurité-feu inox download

Certificat Sécurité-feu acier

Certificat Sécurité-feu acier download

SIL3 certificat

SIL3 certificat download

SIL3 rapport de sécurité

SIL3 rapport de sécurité download

Certificats TA-Luft

Certificats TA-Luft herunterladen Certificats TA-Luft download Certificats TA-Luft télécharger

Catalogue

Catalogue herunterladen Catalogue download Catalogue télécharger

Déclaration de conformité PED

Déclaration de conformité PED herunterladen Déclaration de conformité PED download

Type AF90D HM ou AF94D HM / DN25-DN150

Vanne à sphère 2 pièces à brides, encombrement long (jusqu'à DN100) et encombrement court (à partir de DN125), enveloppe chauffante, passage intégral, Sécurité-Feu, suivant ISO 10497 / API607, TA-Luft et testé SIL 3, conforme FDA, antistatique, avec platine ISO pour montage direct des extension et servomoteurs.

Type AF90D HM ou AF94D HM / DN25-DN150
  • Dimension: DN25-DN150 / 1″- 6″
  • Classe de pression: PN16/40
  • Encombrement: EN558 colonne 1 ou 27
  • Matière Corps: Inox 1.4408
  • Raccordement: brides suivant EN 1092-1 Forme B1
  • Sièges: PTFE, RPTFE, CPTFE, TFM©, PEEK©, autres sur demande

Système double étanchéité et Système de décompression, avec enveloppe chauffante 1.4404

Downloads

Catalogue

Catalogue herunterladen Catalogue download Catalogue télécharger

Type JBF / DN15-DN250 / 1/2″-10″

Vanne à sphère 2 pièces à brides DIN / ANSI, étanchéité souple,. Encombrement DIN EN558 Série 27 ou ASME B16.10, à passage intégral, sphère flottante, Sécurité Feu suivant API607, TA-Luft et SIL 2, antistatique, avec platine ISO pour montage d'un servomoteur.

Type JBF / DN15-DN250 / 1/2″-10″
  • Dimension: DN15-DN250 / 1/2″- 10″
  • Classe de pression: PN16/40/100, ANSI cl.150,300,600
  • Encombrement: suivant EN558 colonne 27, ASME B16.10
  • Matière Corps: Acier 1.0619/A216 WCB, Inox 1.4408, CF8M
  • Raccordement: Brides DIN/ASME suivant EN 1092-1 Forme B1 ou ASME B16.5
  • Sièges: PTFE, RPTFE, CPTFE, TFM©, PEEK©, autres sur demande

Downloads

Notice de montage et d'entretien

Notice de montage et d'entretien herunterladen Notice de montage et d'entretien download Notice de montage et d'entretien télécharger

Catalogue

Catalogue download

Type JBFM / DN15-DN250 / 1/2″-10″

Vanne à sphère 2 pièces à brides DIN / ANSI, étanchéité métallique, encombrement DIN EN558 Série 27 ou ANSI, à passage intégral, sphère flottante, Sécurité Feu suivant ISO 10497, antistatique, avec platine ISO pour montage d'un servomoteur. Avec système cadenassable.

Type JBFM / DN15-DN250 / 1/2″-10″
  • Dimension: DN15-DN250 / 1/2″- 10″
  • Classe de pression: PN16/40/100, ANSI cl.150,300,600
  • Encombrement: suivant EN558 colonne 27, ASME B16.10
  • Matière Corps: Acier 1.0619/A216 WCB, Inox 1.4408, CF8M
  • Raccordement: Brides DIN/ASME suivant EN 1092-1 Forme B1 ou ASME B16.5
  • Sièges: Stellite©, Carbure de tungstène ou chromé dur

Différents matériaux de boîtier et modèles disponibles pour des applications jusqu’à 500°C.

Downloads

Notice de montage et d'entretien

Notice de montage et d'entretien herunterladen Notice de montage et d'entretien download Notice de montage et d'entretien télécharger

Catalogue

Catalogue download

Type JBT / 2’’ – 24’’ / ANSI

Vanne à sphère 3 pièces à brides ANSI double arbrée, Acier/Inox, ANSI. Siège souple, Température -196°C à 250°C. Encombrement suivant ASME B16.10. Sécurité-Feu suivant API607, avec passage intégral

Type JBT / 2’’ – 24’’ / ANSI
  • Dimension: 2″- 24″ (DN50-DN600)
  • Classe de pression: ANSI cl.150,300,600,900, 1500, 2500
  • Encombrement: suivant ASME B16.10
  • Matière Corps: Acier 1.0619/A216 WCB, WCB/LCC, Inox 1.4408, CF8M
  • Raccordement: Brides ASME suivant B16.5 RF, RTJ
  • Sièges: RPTFE, CPTFE, TFM©, PEEK©, autres sur demande

Sphère double arbrée (Trunnion)

Downloads

Notice de montage et d'entretien

Notice de montage et d'entretien download

Catalogue

Catalogue download

Type JBTM / 2’’ – 24’’ / ANSI

Vanne à sphère 3 pièces à brides ANSI double arbrée, Acier/Inox, ANSI classe. Siege métallique, Température -196°C à 500°C. Encombrement suivant ASME B16.10. Sécurité-Feu suivant API607, avec passage intégral

Type JBTM / 2’’ – 24’’ / ANSI
  • Dimension: 2″- 24″ (DN50-DN600)
  • Classe de pression: ANSI cl.150,300,600,900, 1500, 2500
  • Encombrement: suivant ASME B16.10
  • Matière Corps: Acier 1.0619/A216 WCB, WCB/LCC, Inox 1.4408, A351 CF8M
  • Raccordement: Brides ASME suivant B16.5 RF, RTJ
  • Sièges: Siège métallique Stellite©, Carbure de tungstène autres sur demande

Sphère double arbrée (Trunnion)

Downloads

Notice de montage et d'entretien

Notice de montage et d'entretien download

Catalogue

Catalogue download

Type JCT DN40-DN200 / 1-1/2“-8“

Vanne 3 voies à étanchéité souple à brides DIN / ANSI. Etanche sur toutes les voies, sphère en L ou en T, passage intégral. Double arbrée. Sécurité feu selon ISO 10497, antistatique, avec platine ISO pour montage d’un servomoteur

Type JCT DN40-DN200 / 1-1/2“-8“
  • Type: 3 voies à brides DIN / ANSI
  • Dimension: DN40-DN200 / 1 1/2’’ – 8’’
  • Classe de pression: PN40, ANSI cl. 150, 300
  • Matière Corps: Inox 1.4408 / A351 CF8M
  • Sphère: Inox 1.4401/CF8M avec passage en L/T
  • Raccordement: Brides DIN/ANSI suivant EN 1092-1 Forme B1 ou ANSI B16.5 RF
  • Sièges: RPTFE

Sphère double arbrée (Trunnion)

Downloads

Catalogue

Catalogue download

Notice de montage et d'entretien

Notice de montage et d'entretien download

Sphère avec découpe en V

Option pour la régulation des débits, convient pour les vannes types A20D, AF90D, AF94D et AF95D. Forme V: 30° et 60°

Sphère avec découpe en V
  • Dimensions: DN10 — DN100 (3/8“- 4“)
  • Convient pour les types: A20D, AF90D, AF94D, AF95D
  • Matière: Inox 1.4401/CF8M, chromé dur
  • Remarque: attention au sens de montage

découpes en V sur demande

Downloads

Catalogue

Catalogue herunterladen Catalogue download Catalogue télécharger

Type V22 / 1/4″ – 2″

Vanne à sphère taraudée BSP PN100 suivant DIN/ISO 5221, antistatique, à passage intégral et platine ISO pour montage direct des servomoteurs.

Type V22 / 1/4″ – 2″
  • Dimension: 1/4″ – 2″
  • Classe de pression: PN100
  • Matière Corps: Inox 1.4408
  • Sphère / Axe: Inox 1.4401
  • Raccordement: Taraudé BSP
  • Sièges: RPTFE

Platine ISO

Downloads

Catalogue

Catalogue herunterladen Catalogue download Catalogue télécharger

Type 901LN / 1/4″ – 2″

Vanne à sphère taraudée BSP PN64, passage intégral, Levier avec système cadenassable.

Type 901LN / 1/4″ – 2″
  • Dimension: 1/4″ – 2″
  • Classe de pression: PN64
  • Matière Corps: Inox 1.4408
  • Sphère / Axe: Inox 1.4401
  • Raccordement: Taraudé BSP
  • Sièges: RPTFE

Downloads

Catalogue

Catalogue herunterladen Catalogue télécharger

Type AF81D / DN15-DN150

Vanne à sphère compacte type AF81D, à passage intégral, sphère flottante, avec platine ISO pour montage direct des servomoteurs pneumatiques et électriques. Sécurité-feu suivant ISO 10497 / API607, TA-Luft et SIL 2 en standard. Antistatique, avec Levier cadenassable.

Type AF81D / DN15-DN150
  • Dimension: DN15-DN150
  • Classe de pression: PN16/40
  • Matière Corps: Inox 1.4408
  • Raccordement: Brides DIN suivant EN 1092-1 Forme B1
  • Sièges: RPTFE ©, Autres sur demande

Downloads

Manuel ATEX

Manuel ATEX herunterladen Manuel ATEX download Manuel ATEX télécharger

Déclaration de conformité ATEX

Déclaration de conformité ATEX herunterladen Déclaration de conformité ATEX download

Notice de montage et d'entretien

Notice de montage et d'entretien herunterladen Notice de montage et d'entretien download

Certificat CE

Certificat CE herunterladen Certificat CE download

SIL3 certificat

SIL3 certificat download

Certificat TA-Luft

Certificat TA-Luft herunterladen Certificat TA-Luft download

Catalogue

Catalogue herunterladen Catalogue download Catalogue télécharger

Déclaration de conformité PED

Déclaration de conformité PED herunterladen Déclaration de conformité PED download

Type 120 /enveloppe chauffante/ DN15 – DN100

Vanne à sphère compacte type 120, passage intégral avec enveloppe chauffante, corps et enveloppe chauffante en 1.4401, raccordement enveloppe taraudé ou à brides, avec platine ISO pour montage d'un servomoteur pneumatique ou électrique, Sécurité-feu, TA-Luft et SIL 2 certifié, antistatique.

Type 120 /enveloppe chauffante/ DN15 – DN100
  • Dimension: DN15-DN150
  • Classe de pression: PN16/40
  • Matière Corps: Inox 1.4401
  • Matière enveloppe chauffante: 1.4401
  • Raccordement: Brides DIN suivant EN 1092-1, Forme B1
  • Sièges: RPTFE, CPTFE, autres sur demande

enveloppe chauffante

Downloads

Catalogue

Catalogue herunterladen Catalogue download
